Handbücher/Schaltpläne von FIAT

Repair manuals and wiring diagrams


In dieser Rubrik werden nach und nach Handbücher und Schaltpläne zum Download angeboten.

We will offer manuals and wiring diagrams for download here.

Da ich von FIAT keine Antwort bekommen habe, ob wir das hier veröffentlichen dürfen, machen wir es mal solange, wie es uns niemand verbietet.

Ritmo 125TC
1981/1982

DEUTSCH / GERMAN

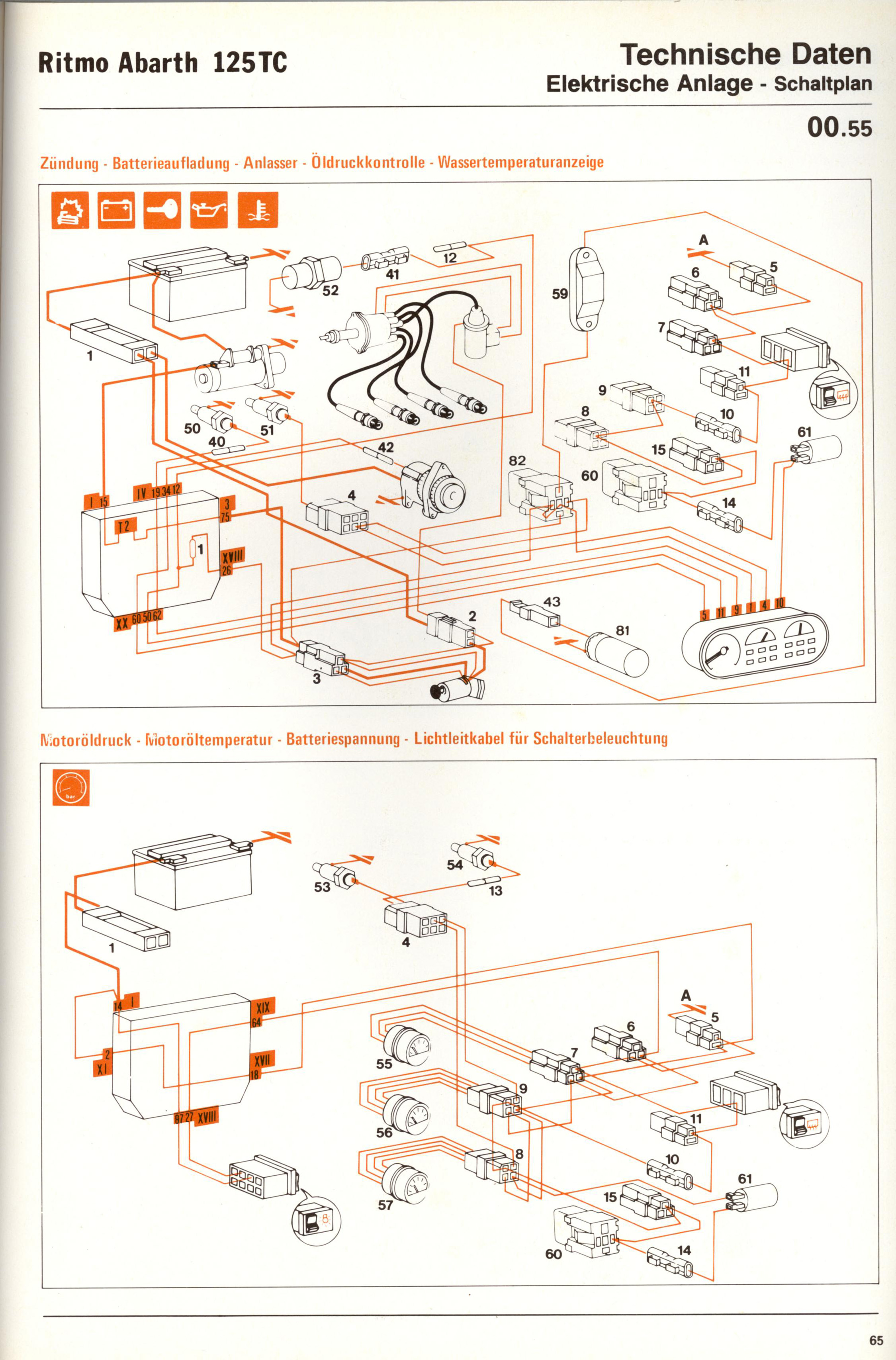

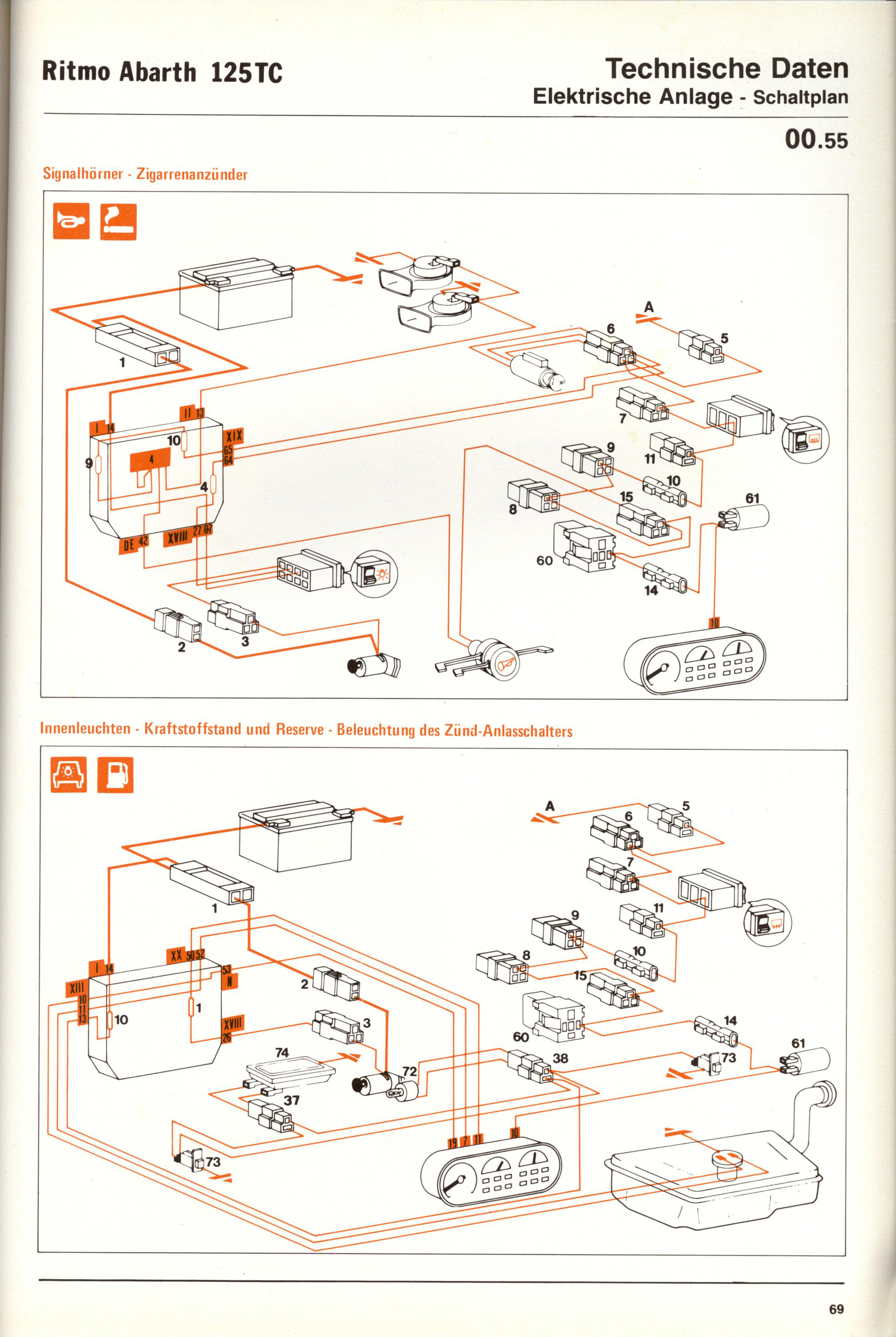

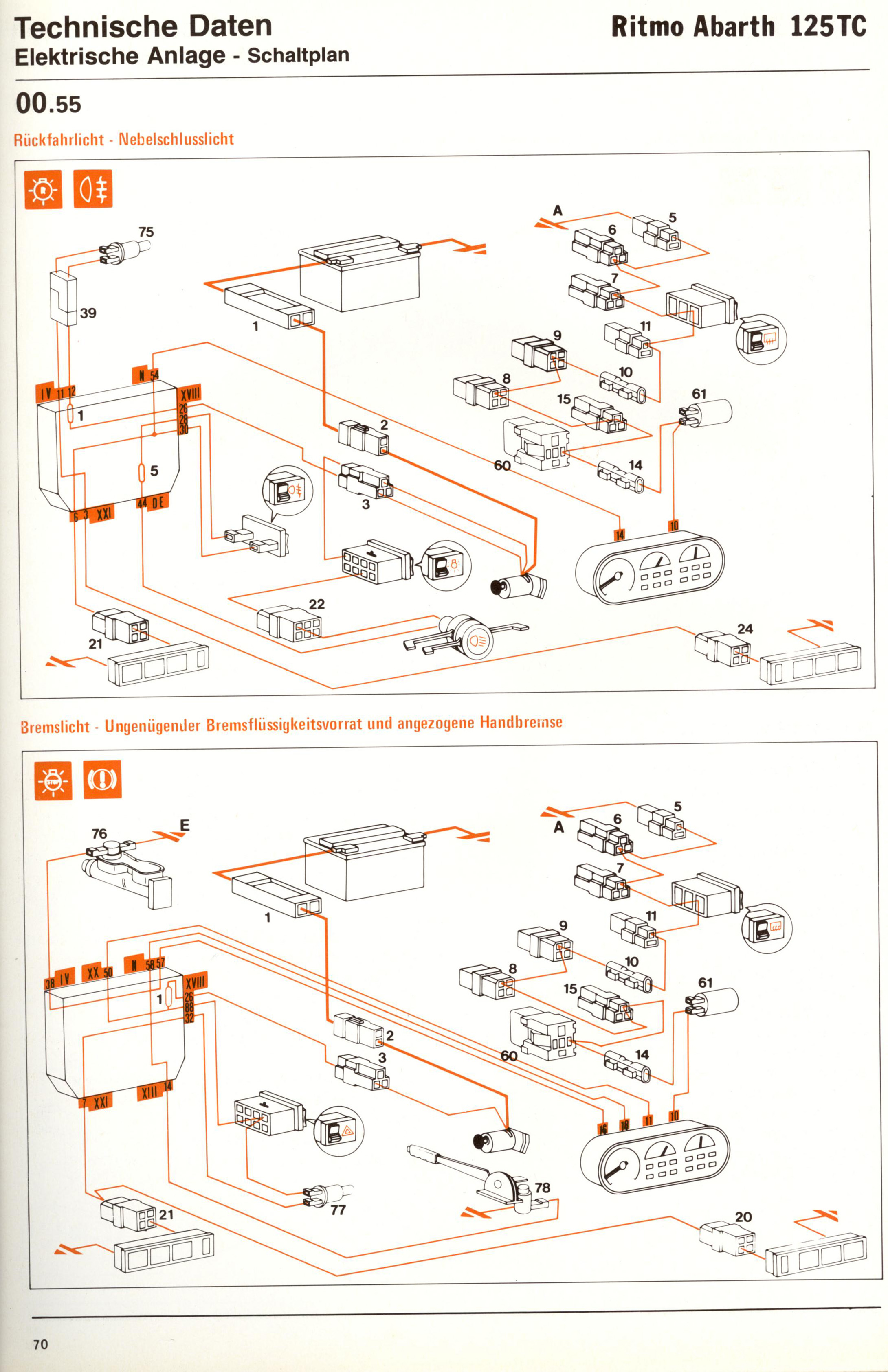

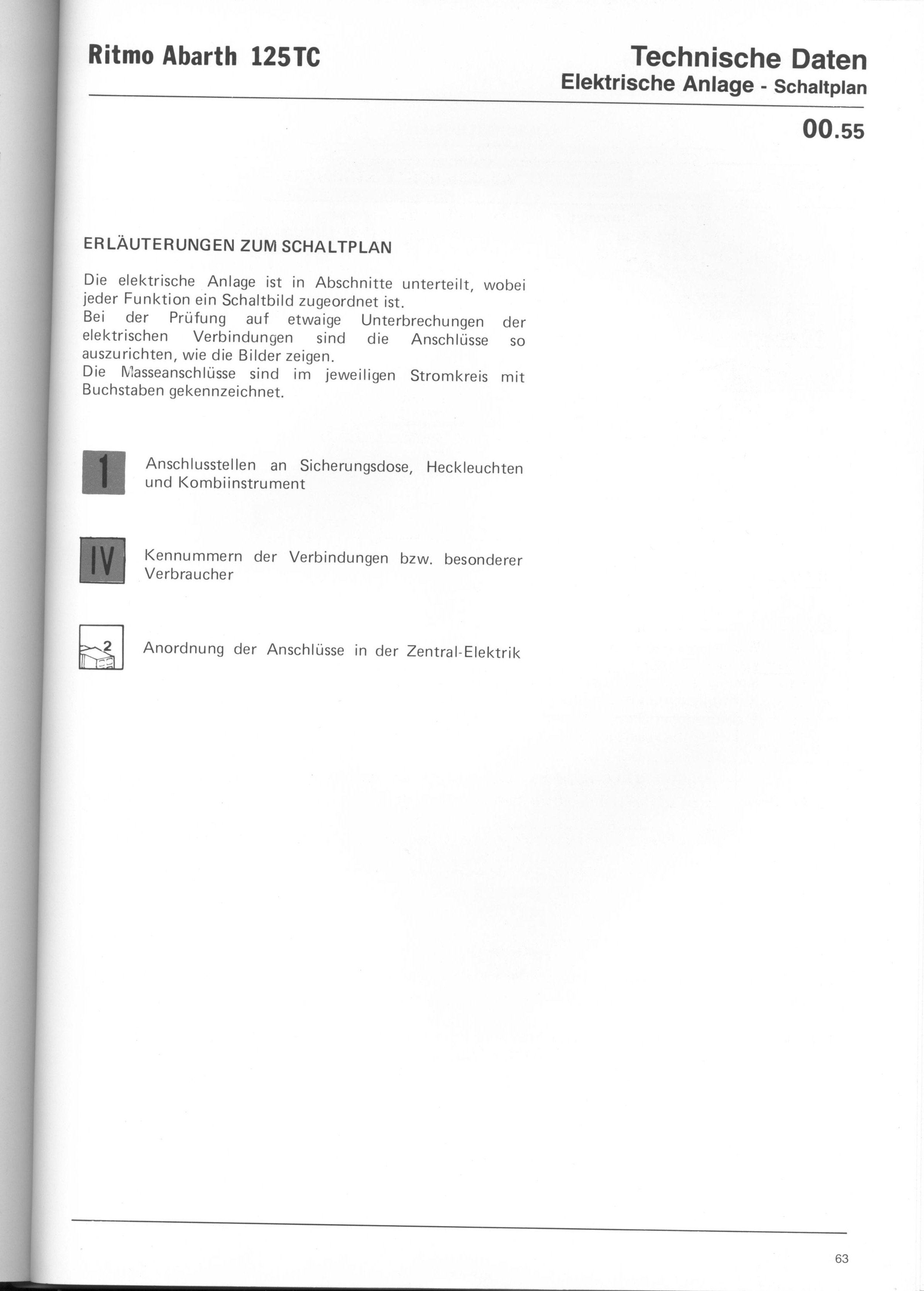

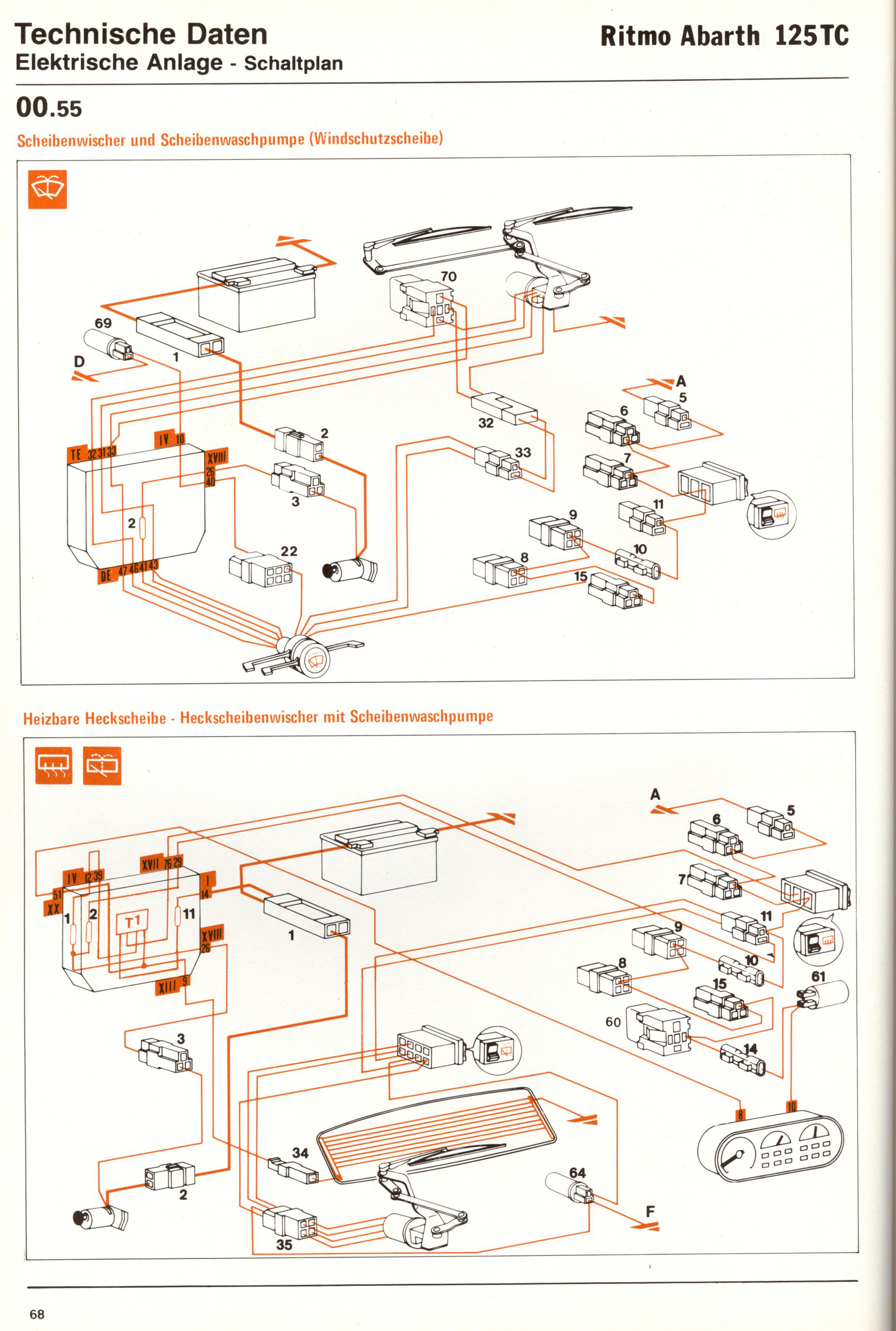

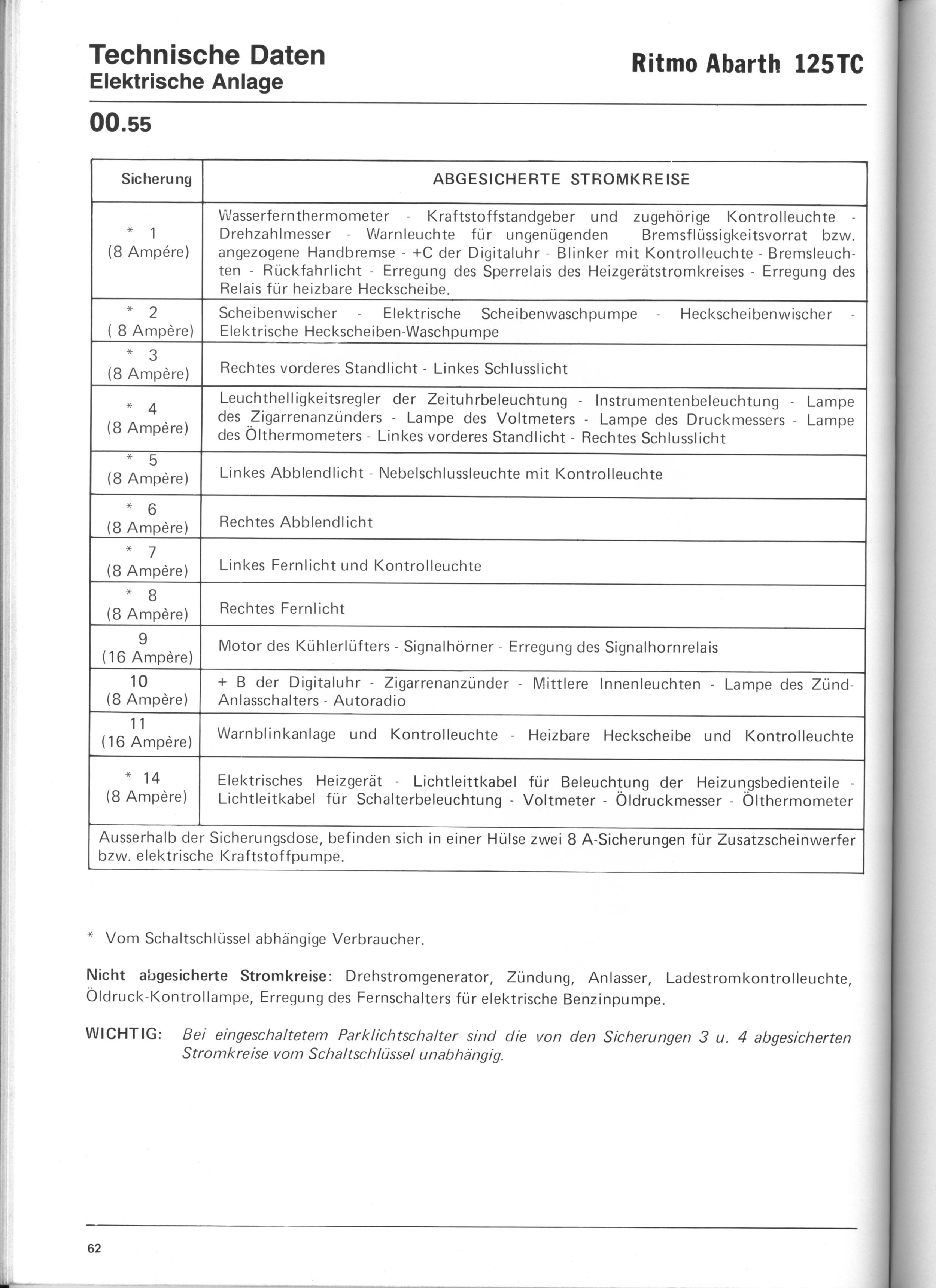

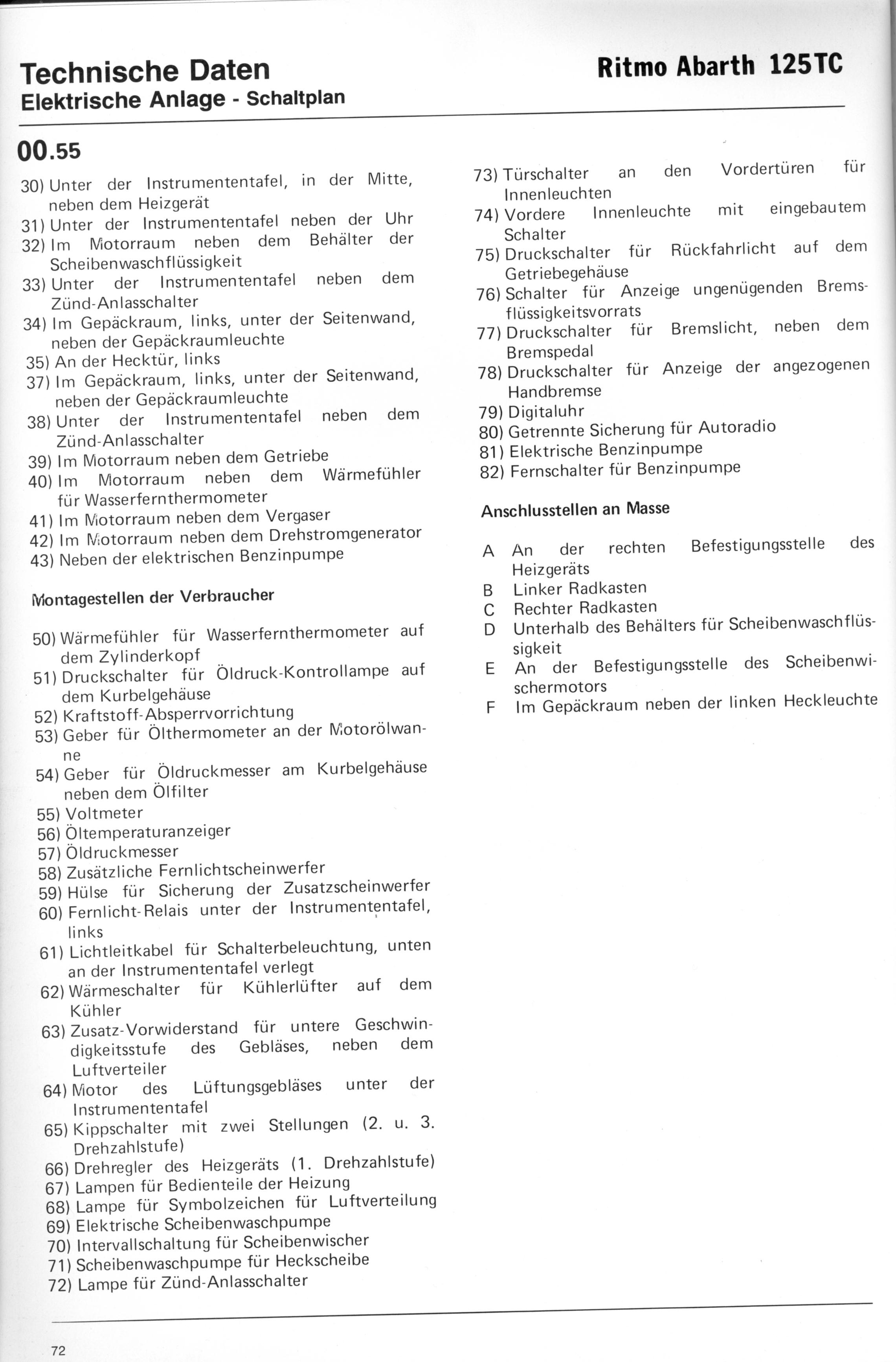

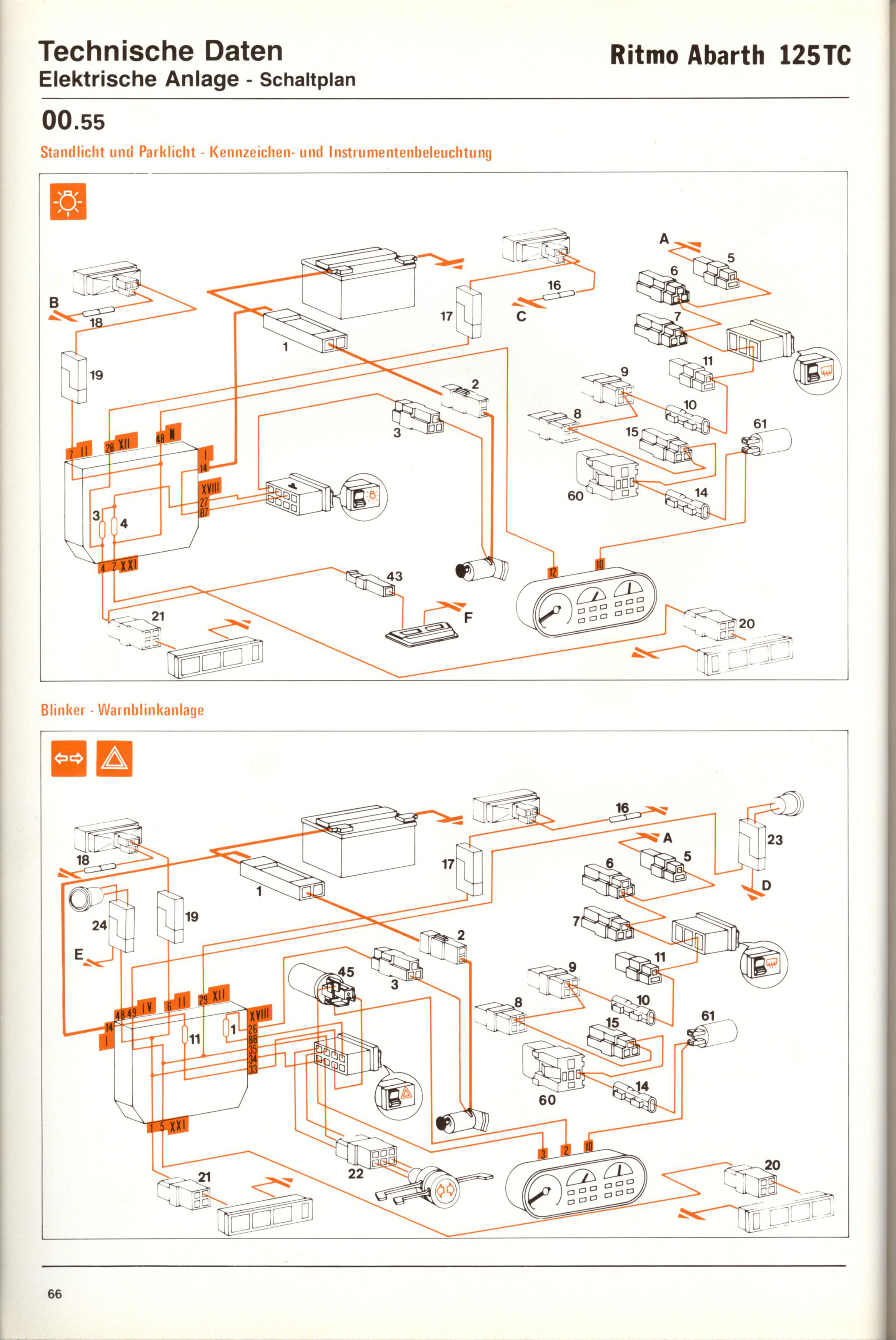

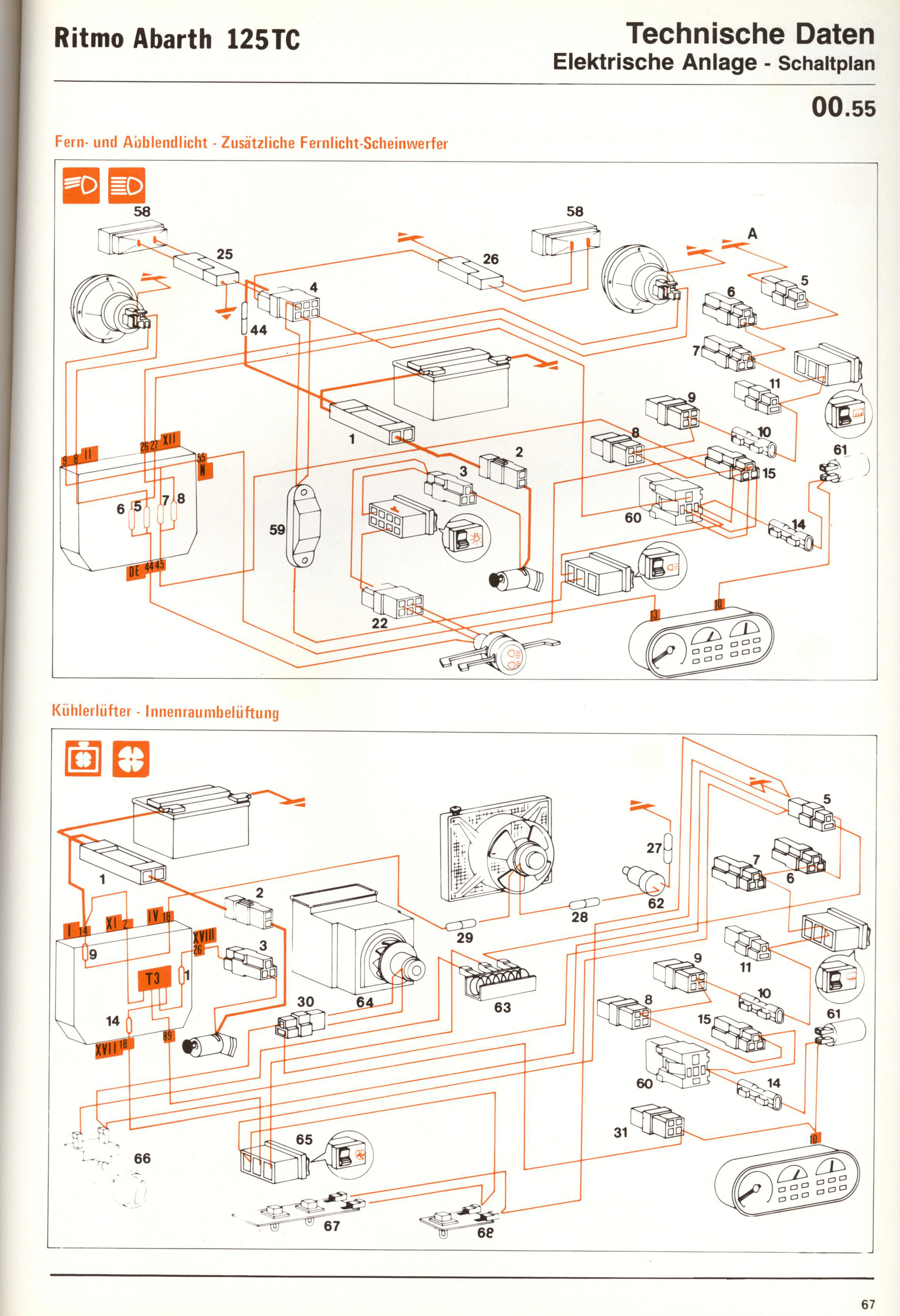

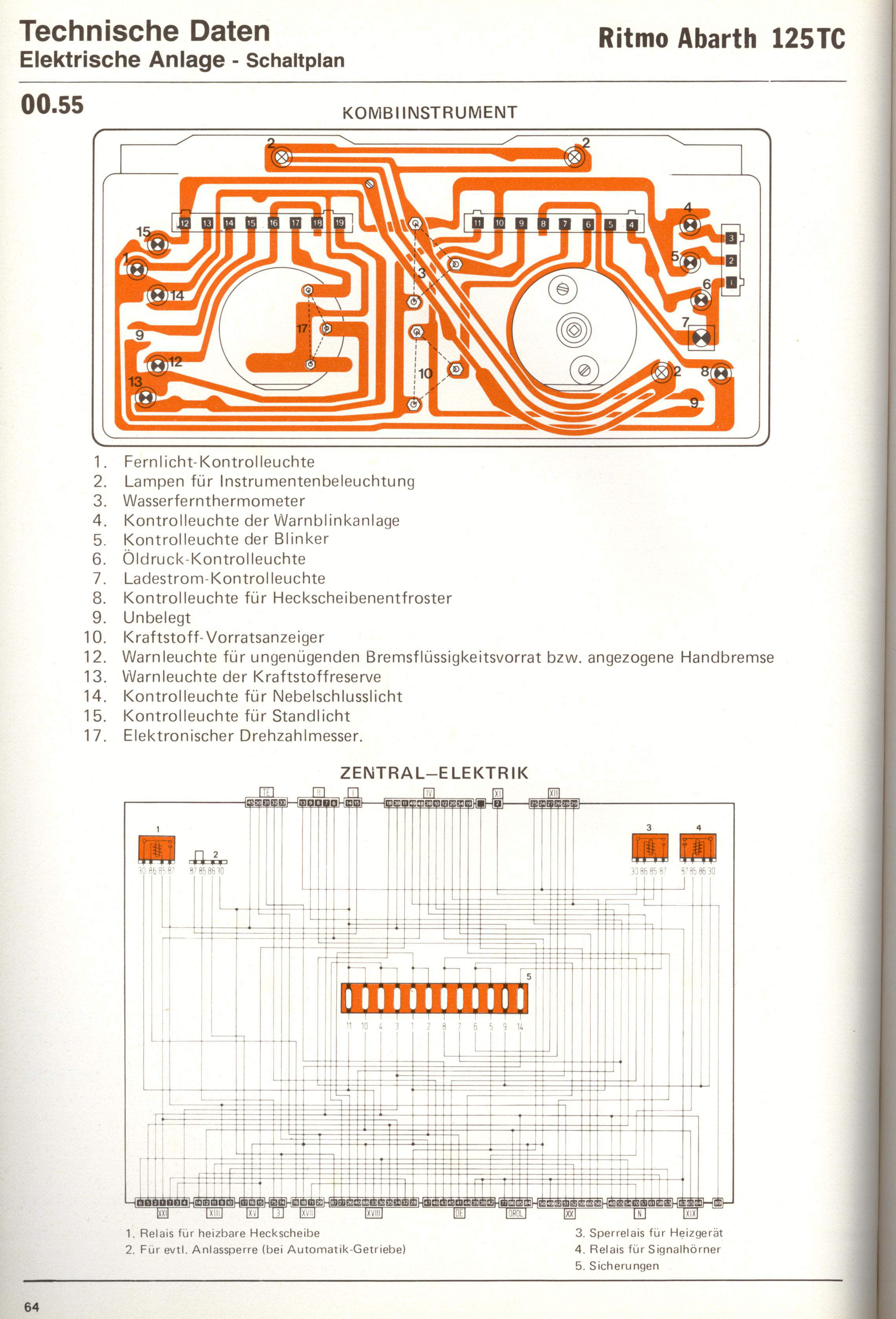

Schaltplan aus FIAT-Werkstatthandbuch:

Wiring diagrams from original FIAT service manual:

Seite 1 page 1

Seite 2 page 2

Seite 3 page 3
Seite 4 page 4 Seite 5 page 5 Seite 6 page 6
Seite 7 page 7 Seite 8 page 8 Seite 9 page 9
Seite 10 page 10 Seite 11 page 11
